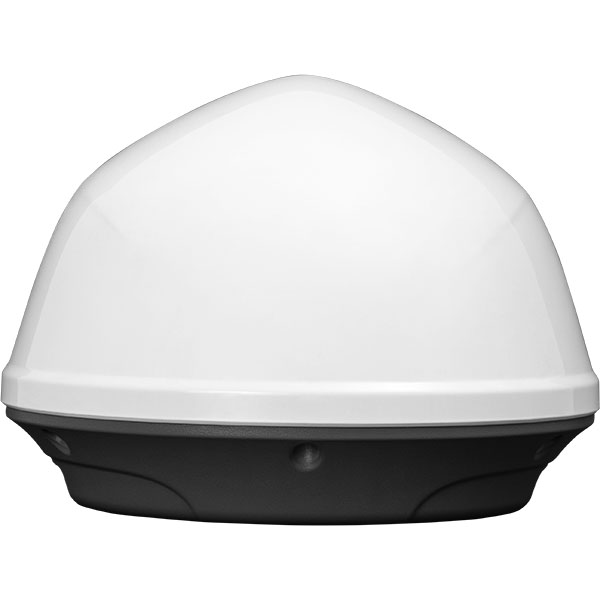

    普适型一体化GNSS监测接收机-MIS30

    产品型号:MIS30
    MIS30是一款基于地质边坡监测场景需求深度研制的集成多测项(三维位移、倾角、加速度)的低成本、低功耗、高集成、边缘解算的普适型GNSS监测专用接收机

      MIS30是一款基于地质边坡监测场景需求深度研制的集成多测项(三维位移、倾角、加速度)的低成本、低功耗、高集成、边缘解算的普适型GNSS监测专用接收机,功耗低于1.5瓦,可根据变形趋势自动调整监测模式,以满足变形体不同变形阶段对监测频次和精度的需求,可应用于地灾监测、矿山监测、水库高边坡监测、公路边坡监测、危楼监测等领域。

    产品特性

    多测项采集
     可采集并回传高精度地表位移、加速度和倾角观测值;

    自适应监测
     变频监测,根据变形体的发育情况自动调整监测频率;

    分布式解算
     支持本机分布式前端解算,可有效为服务器减负,提升服务器接入设备数量;

    低功耗运行
     整机正常不间断运行平均功耗<1.5W,休眠模式功耗直达微瓦;

    超高集成度
     主机、天线、通讯、板卡、MEMS一体小型化集成设计,安装更简单;

    便捷式操作
     通过云端实现设备监控、设置和升级,大幅降低现场安装人员的专业要求;

    环境适应性
     平均无故障时间超过50000小时,在较为恶劣环境下也能确保数据的稳定性;

    数据连续性
     网络断线恢复后,断线期间数据恢复解算,解算结果自动续传数据中心;

    长存储周期
     内置存储可储存>2年、采样频率为15秒的原始数据。

    项目 子项目 描述
    GNSS性能指标 跟踪特性 GPS/QZSS: L1/L5
    BDS : B1I/B2a
    GALILEO: E1/E5a
    GLONASS: G1
    SBAS:WAAS,EGNOS,GAGAN,MSAS
    输出频率 up to 10 Hz
    差分格式 NMEA 0183, RTCM 3.3
    监测精度 平面:±(2.5mm+0.5*10-6D)RMS
    高程:±(5mm+0.5*10-6D)RMS
    RTK定位精度 平面:±8mm + 1ppm(RMS)
    高程:±15mm + 1ppm(RMS)
    系统配置 操作系统 LINUX
    CPU A7高性能处理器
    内置存储 32GB
    其它 传感器接入 可接入RS485协议的监测传感器,为传感器提供供电和网络支持
    安装方式 5/8连接螺母防拆卸安装设计
    MEMS 集成0.1°MEMS加速度传感器
    通讯 无线通讯 支持4G、蓝牙V5.0
    有线通讯 支持RS485输出
    其他 支持WIFI, NB-IOT通讯(选配)
    远程控制 支持远程监控、远程升级、远程配置、定位跟踪
    解算方式 解算方式 支持接收机本地解算、服务器后台解算和RTK实时解算
    解算频次 10分钟静态解算输出
    电气性能 电压输入 外接电源,9-36V输入,通电自启动
    电压读取 支持读取外接电源电压
    功耗 <1.5W*

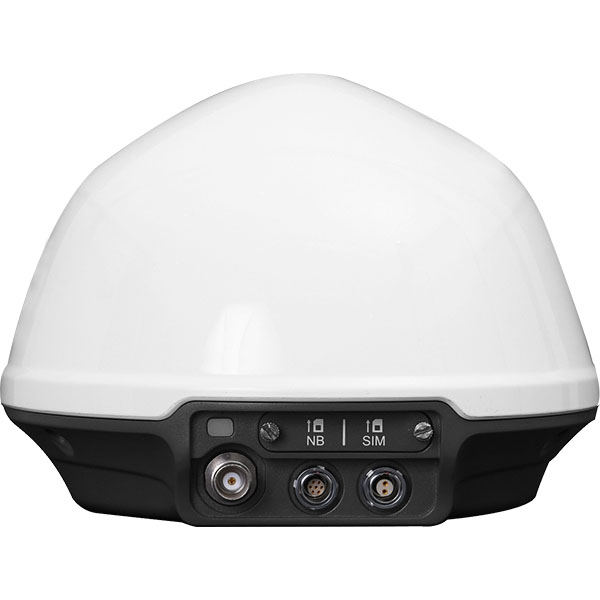

    数据接口 TNC LoRa天线接口(预留)
    七芯 232+485+5V/12V+GND
    两芯 电源
    SIM卡槽 4G、NB-Iot(预留)
    指示灯 1个,红绿蓝三色
    开机后亮红色
    网络正常亮绿色
    连上设备WIFI或蓝牙后亮蓝色
    物理指标 尺寸 φ171*123.5mm
    重量 约1070g
    环境性能 工作温度 -30°C ~ +65°C
    存储温度 -40°C ~ +85°C
    防水防尘 IP68
    湿度 抗100%冷凝
